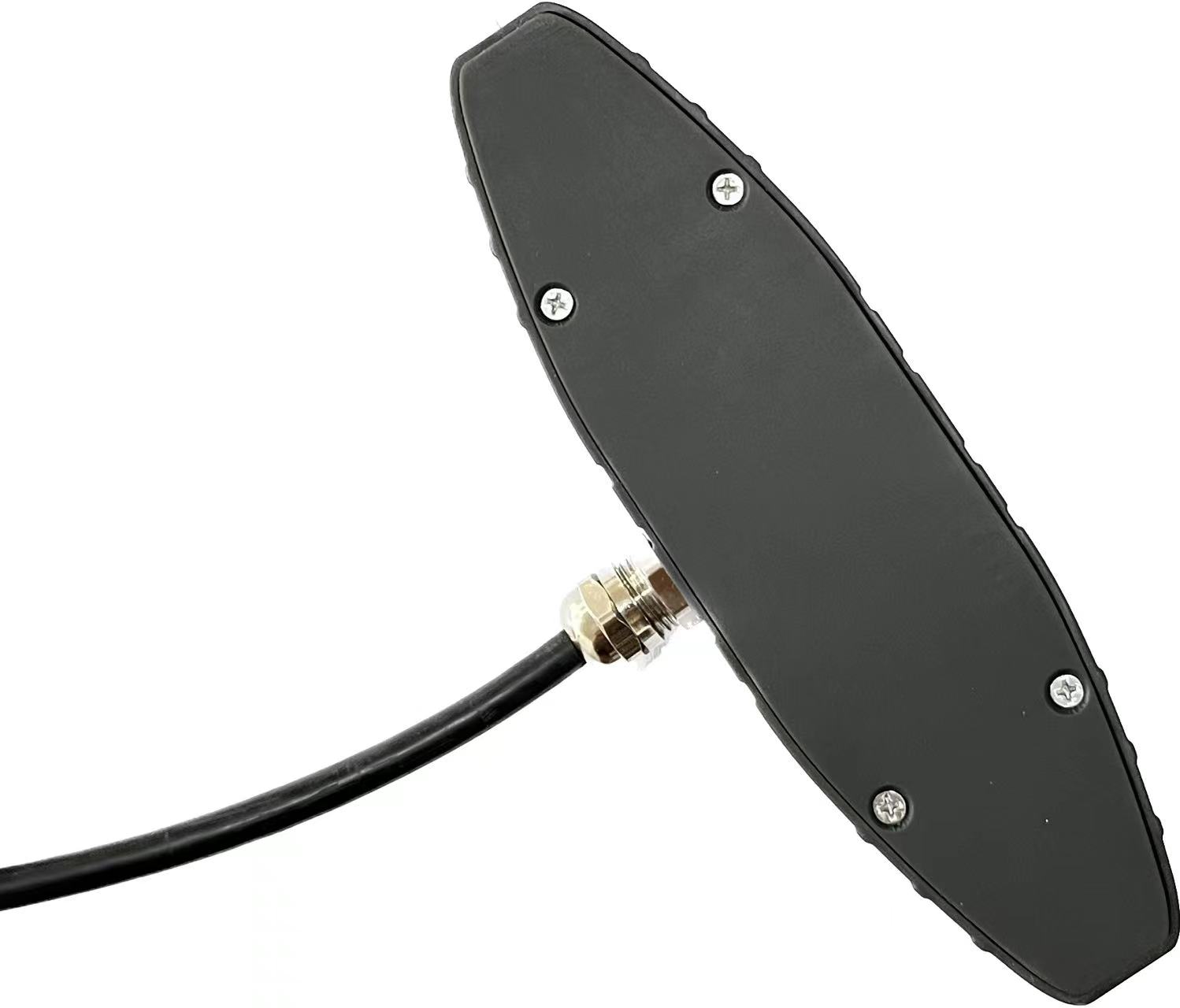

ZZH-301型車輛載重傳感器屬于一種位移式傳感器，它是通過采集車架與車橋間距離變化達到測量車輛載重的目的。利用的原理是：相同的車輛載貨重量越大，車架與車轎之間的距離越小，這時載重與距離會產生固定比例關系的，利用這個比例關系就可以準確的知道車輛載貨重量。

改傳感器安裝于車架和車橋之間，可以將車架與車橋間垂直方向的位移量轉換為相應的電信號傳送給采集設備。

該傳感器采用高精度MCU測量芯片,具有測量精度高、耐沖擊、免維護、長壽命、無接觸、安裝方便，所需空間小，不受車型限制。

該傳感器采用獨特技術，能消除環境溫度、濕度、壓力、等因素的影響。

該傳感器采用柔性連接方式，能徹底防止車輛側傾，左右晃動對傳感器造成的損傷，使用壽命大大的增加。

該傳感器是計量級測量儀器，具有很高的分辨率和測量精度。

該傳感器可以和GPS/北斗車載定位終端或者其它終端相配合使用，組成精確的車輛定位及載重管理監控系統。可以實時監控車輛的載貨重量，車輛在外裝卸貨的時間、地點、重量等，從而杜絕偷貨、換貨、串貨、繞路、拉私活、公車私用等現象。

1、性能指標：

● 檢測范圍：0-100mm(特殊長度需要定做)

● 分辨率　： 2%            ● 承壓范圍: -0.1MPa～0.1MPa

● 環境溫度: -40~85℃         ● 測量最大誤差： 2mm

● 輸出方式RS485            ● 供電電源：5V供電(DC8～36V供電需要特殊說明)，

● 額定功率：小于0.1W         ● 安裝采用專用支架，或者定做支架，操作簡單便捷，不改變車輛任何結構。

2、使用說明：

該傳感器有四條輸出線，分別是紅黑白棕綠黃。下面是具體的接線定義

2.1輸出線定義

接口輸出線采用4芯電纜線，接線定義如下

RS485輸出方式（ZZH-301D）：

黑線  接電源地

紅線  接電源正

白線  接RS485  A

黃線  接RS485  B

3、注意事項

1、 RS485總線可以同時接多個傳感器，但要預先設置每個傳感器的通訊地址，每個傳感器的通訊地址必須是唯一的，以防總線鎖死。RS485總線采用的是半雙工芯片，因此讀取數據時應給模塊留出響應的時間，讀取速度不能太快，連續讀取時兩條指令間的時間間隔不能小于500MS。

2、信號傳輸線，通訊線不宜過長，且應采用屏蔽線。

3、 對RS485信號的傳感器，在排除通訊不上的故障時，可將白色與黃色線對調一下進行測試，如果通訊成功，則說明是接線錯誤導致。此操作僅限數字通訊。

4、 傳感器的供電電壓不得超過其正常工作電壓，且傳感器供電電源功率不小于傳感器正常工作時所用功率。
